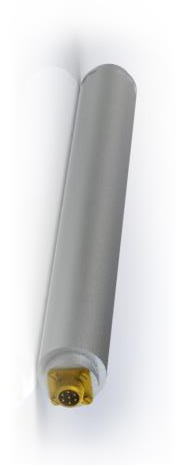

MAGNETIC INCLINOMETER MODULE ММ-150

Magnetic inclinometer module ММ-150

Moduł inklinometrów magnetycznych ММ-150 został zaprojektowany jako element inklinometrów magnetycznych. ММ-150 podaje zmierzone kąty azymutu i zenitalne w postaci cyfrowej. Dodatkowo, może mierzyć położenie narzędzia magnetycznego na podstawie parametrów pola magnetycznego; a przy kącie zenitalnym powyżej 3° – położenie narzędzia grawitacyjnego na podstawie parametrów pola grawitacyjnego. Magnetometry i akcelerometry półprzewodnikowe służą jako przetworniki główne do pomiaru parametrów pól magnetycznych i grawitacyjnych.

Dimensionsand conditions


diameter	30 mm (1,18”)	max pressure	no
length	270 mm (10,6”)	max temperature	150°С (302°F)
weight	0,3kg	operating time	unlimited

Specification


Range	inclination	0°–180°
	azimuth	0°–360°
	gravity toolface	0°–360°
Accuracy	inclination	±0,1°
	azimuth	±1° (for inclination > 3°)
	gravity toolface	±1°
Vertical resolution	0,15 m (0,49 ft) survey speed 1000 m/hour (3280,8 ft/hour)
